Abi bnc schroefaansluiting

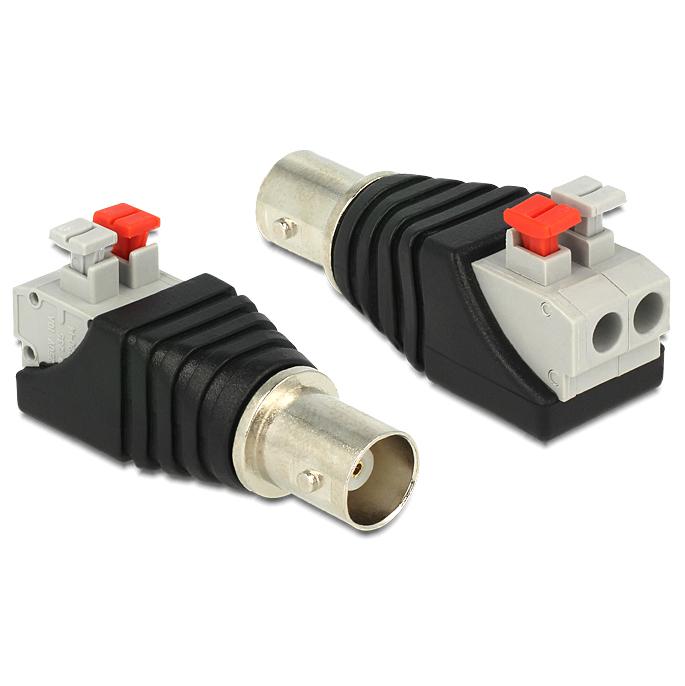

Deze adapter is bedoeld voor het aansluiten van een BNC-coaxverbinding op losse bedrading via een klemblok. De adapter beschikt over een BNC female aansluiting aan één zijde en een 2-polig terminal block aan de andere zijde. Hierdoor kan een coaxsignaal eenvoudig worden verbonden met losse draden of industriële aansluitpunten zonder gebruik van een standaard coaxconnector. Het terminal block is uitgevoerd met een drukknopmechanisme waardoor draden zonder schroeven kunnen worden bevestigd. Door de knop in te drukken kan de draad eenvoudig worden geplaatst en vastgezet. Dit type aansluiting wordt toegepast bij industriële installaties, meetopstellingen, CCTV-systemen en RF-toepassingen waarbij signalen via losse bedrading moeten worden aangesloten. Specificaties & kenmerken • Merk Delock • Type product BNC naar terminal block adapter • Aansluiting 1 BNC female • Aansluiting 2 2-polig terminal block • Terminal type push button klem (schroefloos) • Aantal polen 2 pin • Pitch terminal block 5 mm • Afmetingen ca. 43 x 19 x 15 mm Technische toelichting BNC is een coaxiale connector met een bajonetsluiting die veel wordt gebruikt bij RF-apparatuur, videoverbindingen en meetinstrumenten. Door middel van een kwartslagvergrendeling ontstaat een stabiele en snel te monteren verbinding. Terminal block is een aansluitklem waarbij elektrische draden rechtstreeks kunnen worden aangesloten. Bij een schroefloze uitvoering met drukknop wordt de draad vastgezet door een veerklem in plaats van een schroef. De pitch van 5 mm geeft de afstand aan tussen de aansluitpunten van het klemblok. Deze maat wordt vaak gebruikt bij industriële aansluitklemmen en elektronische toepassingen. Met een BNC naar terminal block adapter kan een coaxsignaal eenvoudig worden verbonden met losse bedrading of testopstellingen waarbij geen standaard coaxconnector wordt gebruikt. Stel een product vraag
