Imp antennekabel

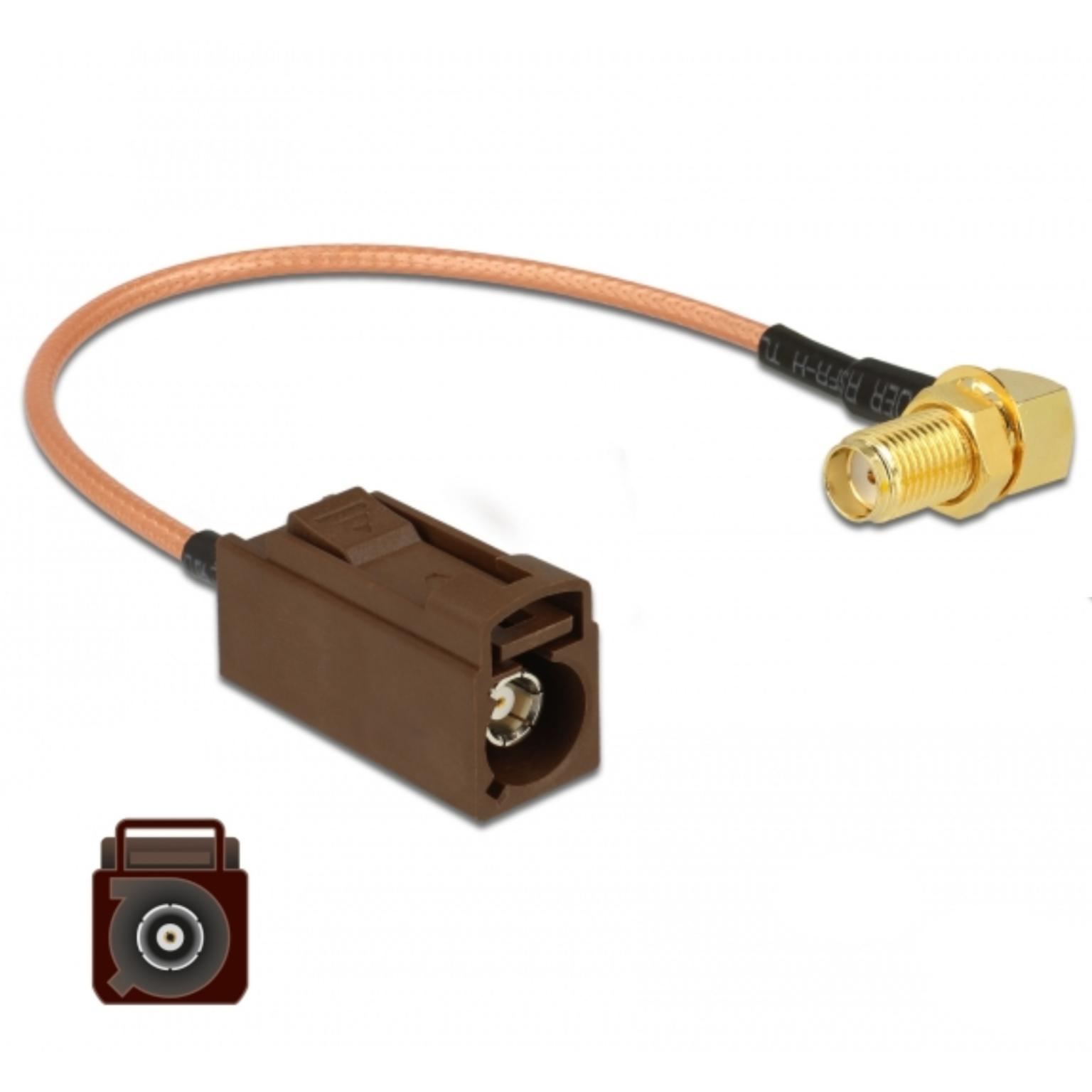

Deze antennekabel met FAKRA F naar SMA aansluiting is bedoeld voor het verbinden van RF-componenten binnen radio-, antenne- en communicatie installaties. De kabel wordt gebruikt om apparatuur met een FAKRA aansluiting te verbinden met apparatuur of antennes die een SMA aansluiting gebruiken. De kabel heeft een FAKRA F jack (female) aan de ene zijde en een SMA jack 90° bulkhead (female) aan de andere zijde. De SMA aansluiting is uitgevoerd in een haakse 90° uitvoering waardoor de kabel ook kan worden aangesloten in situaties met beperkte ruimte. De FAKRA connector is uitgevoerd in RAL 8011 Nut Brown volgens de standaard kleurcodering voor FAKRA type F. De kabel is uitgevoerd met RG-316 coaxkabel, een dunne en flexibele coaxkabel die geschikt is voor RF-signalen. De kabel heeft een diameter van ongeveer 2,6 mm en een kleine minimale buigradius, waardoor deze geschikt is voor montage in compacte installaties. Specificaties • Producttype Antennekabel • Merk Delock • Aansluiting 1 FAKRA F jack (female) • Aansluiting 2 SMA jack 90° bulkhead (female) • FAKRA kleur RAL 8011 Nut Brown • Impedantie 50 ohm • Kabeltype RG-316 • Kabeldiameter ca. 2,6 mm • Kabeldemping 2 dB @ 2,4 GHz per meter • Minimale buigradius 10,5 mm • Kabellengte 20 cm (incl. connectoren) Uitleg van gebruikte termen RG-316 RG-316 is een dunne coaxkabel met PTFE isolatie en gevlochten afscherming. Deze kabel wordt gebruikt voor RF-signalen en antenneverbindingen waar een compacte en flexibele kabel nodig is. SMA SMA staat voor SubMiniature version A en is een schroefbare coax connector voor radiofrequentie verbindingen. SMA connectoren worden gebruikt in RF-apparatuur, antennes, meetapparatuur en draadloze communicatiesystemen. FAKRA F FAKRA F is een variant van de FAKRA coax connector met een bruine kleurcodering. Deze connector wordt gebruikt in RF- en communicatie toepassingen waar een specifieke mechanische codering nodig is. De kleurcodering en mechanische sleutel zorgen ervoor dat de connector alleen met dezelfde FAKRA F aansluiting kan worden verbonden. FAKRA FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden. FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes. FAKRA types • FAKRA A – zwart – universele RF verbinding / radio • FAKRA B – wit – GSM / telematica • FAKRA C – blauw – GPS antenne • FAKRA D – bordeaux / paars – satellietradio • FAKRA E – groen – GSM / LTE • FAKRA F – bruin – mobiele communicatie • FAKRA G – grijs – radio / RF signaal • FAKRA H – violet – video / camera systemen • FAKRA I – beige – radio antenne • FAKRA K – geelbruin – RF communicatie • FAKRA L – blauwgroen – telematica • FAKRA M – oranje – digitale radio / DAB • FAKRA Z – waterblauw – universele aftermarket aansluiting Mechanische uitvoeringen Naast de kleurcodering bestaan FAKRA connectoren ook in verschillende mechanische uitvoeringen. • FAKRA plug (male) – kabelconnector met centrale pin • FAKRA jack (female) – connector met centrale socket • FAKRA panel mount – montage in een apparaat of chassis • FAKRA PCB – montage direct op een printplaat De combinatie van kleurcodering en mechanische sleutelposities zorgt ervoor dat verschillende RF-systemen, zoals GPS, radio en mobiele communicatie, niet met elkaar kunnen worden verwisseld. Hierdoor wordt een betrouwbare verbinding gerealiseerd in installaties waar meerdere antennesystemen naast elkaar worden gebruikt. Stel een product vraag
