Imp lte antenne

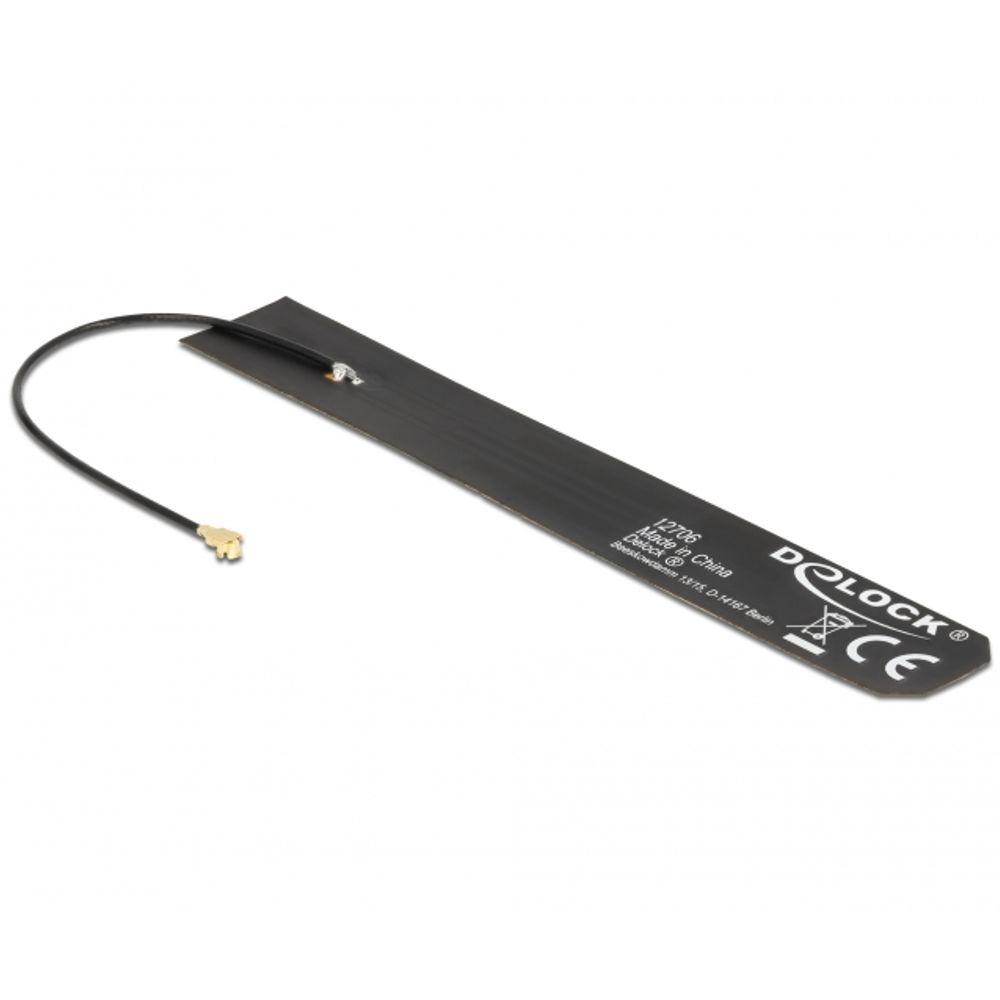

Deze 5G LTE antenne is bedoeld voor het ontvangen en verzenden van radiosignalen voor mobiele datacommunicatie. De antenne ondersteunt meerdere draadloze standaarden zoals GSM, UMTS, 5G LTE, ZigBee, Z-Wave, NB-IoT, dual-band WLAN, Bluetooth, ISM, DECT en LoRa. De antenne is voorzien van een I-PEX Inc., MHF® I compatibele plug en kan worden aangesloten op apparaten zoals routers, IoT-modules, gateways en embedded communicatiemodules met een MHF® I aansluiting. Het brede frequentiebereik van 700 – 6000 MHz maakt gebruik mogelijk in verschillende mobiele netwerken en draadloze communicatiebanden. Met een antenneversterking van 0 – 4 dBi en een lineaire verticale polarisatie is de antenne geschikt voor omnidirectionele signaalontvangst. De antenne is uitgevoerd als een flexibele FPC antenne met zelfklevende montage. Hierdoor kan de antenne eenvoudig in behuizingen of apparaten worden geplaatst. De antenne wordt geleverd met een dunne coaxkabel type 1.13 met een lengte van circa 19 cm inclusief connector. De kabel heeft een signaaldemping van ongeveer 3,2 dB per meter bij 2,4 GHz en een minimale buigradius van 4,5 mm. Specificaties • Connector 1 x I-PEX Inc., MHF® I compatibele plug • Frequentiebereik 700 – 6000 MHz • Antenneversterking 0 – 4 dBi • VSWR 2.0 • Impedantie 50 Ohm • Polarisatie lineair, verticaal • Montage zelfklevend • Bedrijfstemperatuur −40 °C ~ 85 °C • Behuizing FPC • Kleur zwart • Kabeltype coaxiaal • Kabeltype 1.13 • Kabelkleur zwart • Kabeldiameter ca. 1,13 mm • Kabeldemping 3,2 dB @ 2,4 GHz per meter • Minimale buigradius 4,5 mm • Afmetingen ca. 112,5 × 16,2 × 1,5 mm • Kabellengte incl. connector ca. 19 cm Uitleg van gebruikte termen 5G 5G is een mobiele communicatiestandaard met hogere datasnelheden en lagere latency dan eerdere generaties. LTE LTE (Long Term Evolution) is een mobiele communicatiestandaard voor 4G netwerken. UMTS UMTS is een mobiele communicatiestandaard voor 3G netwerken. ZigBee ZigBee is een draadloos communicatieprotocol dat vaak wordt gebruikt voor IoT-toepassingen. Z-Wave Z-Wave is een draadloze communicatiestandaard voor smart-home apparaten. NB-IoT NB-IoT (Narrowband Internet of Things) is een mobiele communicatietechnologie voor IoT-apparaten met laag energieverbruik. LoRa LoRa is een draadloze communicatietechnologie met een groot bereik die wordt gebruikt voor IoT-netwerken. dBi dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne. VSWR VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn. Polarisatie Polarisatie beschrijft de richting waarin een radiosignaal wordt uitgezonden. Impedantie Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met 50 Ohm. I-PEX MHF® I I-PEX MHF® I is een kleine coaxiale RF-connector die vaak wordt gebruikt in compacte elektronische apparaten zoals routers en IoT-modules. FPC FPC (Flexible Printed Circuit) is een flexibele printplaat die vaak wordt gebruikt voor interne antennes in elektronische apparaten. Stel een product vraag
